PhotoRobot SynchroBox - Hướng dẫn sử dụng chức năng & thiết lập

‍

Tài liệu sau đây mô tả chức năng và thiết lập của PhotoRobot SynchroBox, một trung tâm nhiều máy ảnh đồng bộ hóa màn trập máy ảnh của hai hoặc nhiều máy ảnh. Thông tin này nhằm hỗ trợ những khách hàng của PhotoRobot gần đây đã mua một thiết bị và đang sử dụng nhiều hơn một máy ảnh với PhotoRobot. Nó bao gồm lý thuyết, chức năng và thiết lập của SynchroBox để giúp khách hàng hiểu và vận hành cơ bản của nó.

Ghi: Việc cài đặt ban đầu của hệ thống PhotoRobot phải luôn được thực hiện bởi cơ quan có thẩm quyền của PhotoRobot. Các cơ quan có thẩm quyền cài đặt PhotoRobot là nhà phân phối được phê duyệt hoặc đại diện của chính nhà sản xuất.

Ngoài ra, hãy luôn tham khảo Thông tin và Hướng dẫn An toàn PhotoRobot cùng với bất kỳ hướng dẫn sử dụng nào được cung cấp đặc biệt với thiết bị của bạn trước khi sử dụng PhotoRobot lần đầu tiên.

‍

‍

Hướng dẫn sử dụng kỹ thuật SynchroBox

Cảm ơn bạn và chúc mừng bạn đã mua PhotoRobot. PhotoRobot đại diện cho nhiều thập kỷ kinh nghiệm trực tiếp, chuyên nghiệp và sự đổi mới trong nhiếp ảnh tự động. Mỗi thiết bị đều cung cấp một hệ sinh thái gồm các giải pháp làm sẵn, với các tính năng phù hợp với nhu cầu riêng của doanh nghiệp bạn.

Chào mừng bạn đến với PhotoRobot. Sử dụng thông tin kỹ thuật sau để bắt đầu hành trình hiểu và tối đa hóa sản xuất trong studio do PhotoRobot cung cấp.

‍

‍

1. PhotoRobot SynchroBox - Lý thuyết

Cần có PhotoRobot SynchroBox để đồng bộ hóa màn trập máy ảnh khi sử dụng hai hoặc nhiều máy ảnh với hệ thống PhotoRobot. SynchroBox hoạt động như một trung tâm nhiều camera để đồng bộ hóa việc chụp các khung hình riêng lẻ bằng các camera khác nhau vào đúng thời điểm. Nó đại diện cho một giải pháp cho vấn đề phát sinh khi làm việc với các máy ảnh có độ trễ màn trập khác nhau và nó hỗ trợ tổng cộng tối đa 8 camera.

Để hiểu lý thuyết của SynchroBox, hãy lấy ví dụ về trình tự của chế độ chụp tiêu chuẩn so với chế độ chụp quay nhanh với PhotoRobot.

Trong chế độ chụp tiêu chuẩn, có trình tự sau.

a) Tấm di chuyển đến góc mong muốn.

b) Tấm dừng lại.

c) Máy ảnh chụp ảnh đối tượng.

d) Tấm bắt đầu di chuyển sang góc tiếp theo.

Không có điều chỉnh cần thiết trong trường hợp này.

‍

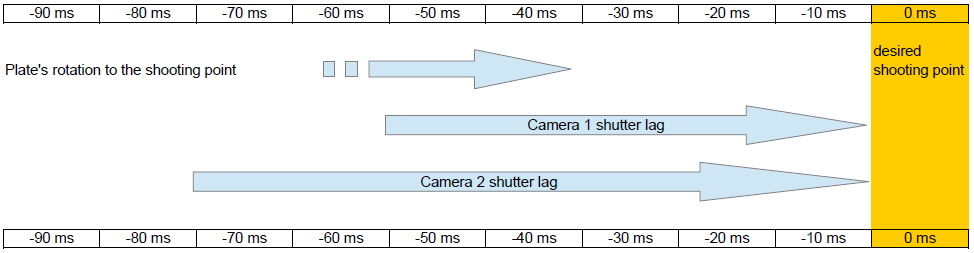

Ở chế độ chụp quay nhanh, trình tự yêu cầu thêm một số giai đoạn.

a) Tấm bắt đầu quay với tốc độ xác định trước.

b) Thiết bị điều khiển nhận ra góc chụp đang đến gần.

c) Thiết bị điều khiển kích hoạt màn trập máy ảnh qua cáp màn trập trước.

d) Máy ảnh bắt đầu quá trình chụp (chuyển động của rèm cảm biến, v.v.).

e) Quá trình chụp cần khoảng 50 mili giây ("độ trễ màn trập").

f) Tấm chuyển động liên tục trong khung thời gian trễ màn trập.

g) Tấm đạt đến góc mong muốn chính xác khi độ trễ màn trập của máy ảnh kết thúc, chụp ảnh.

h) Bộ điều khiển nhận ra rằng góc chụp tiếp theo đang đến gần, lặp lại quá trình chụp liên quan đến độ trễ màn trập.

i) Quá trình quay tấm kết thúc sau 360 độ, dừng mọi chuyển động.

‍

‍

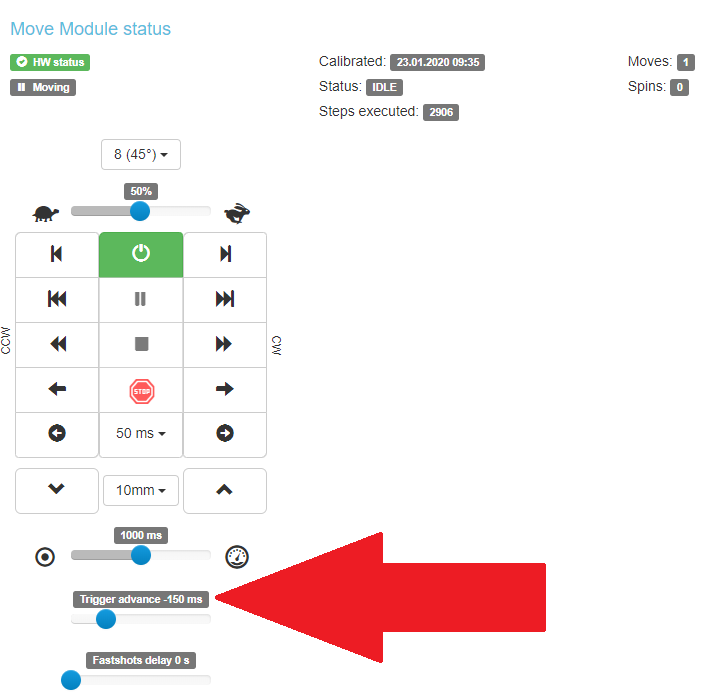

Ghi: Do thực tế là mỗi máy ảnh có độ trễ màn trập khác nhau, cần phải điều chỉnh tốc độ màn trập của Thiết bị điều khiển cho từng máy ảnh cụ thể. Điều này có thể thực hiện được đối với Thiết bị điều khiển (Thế hệ 6) thông qua GUI dịch vụ của nó bằng cách sử dụng tùy chọn "Kích hoạt trước". Giá trị "Trigger advance" phải cao hơn độ trễ màn trập của máy ảnh. Ví dụ: nếu độ trễ màn trập của máy ảnh là 80 ms, thì "Trigger advance" phải xấp xỉ bằng hoặc lớn hơn 90 ms.

‍

‍

‍

2. Mô tả thiết bị - PhotoRobot SynchroBox

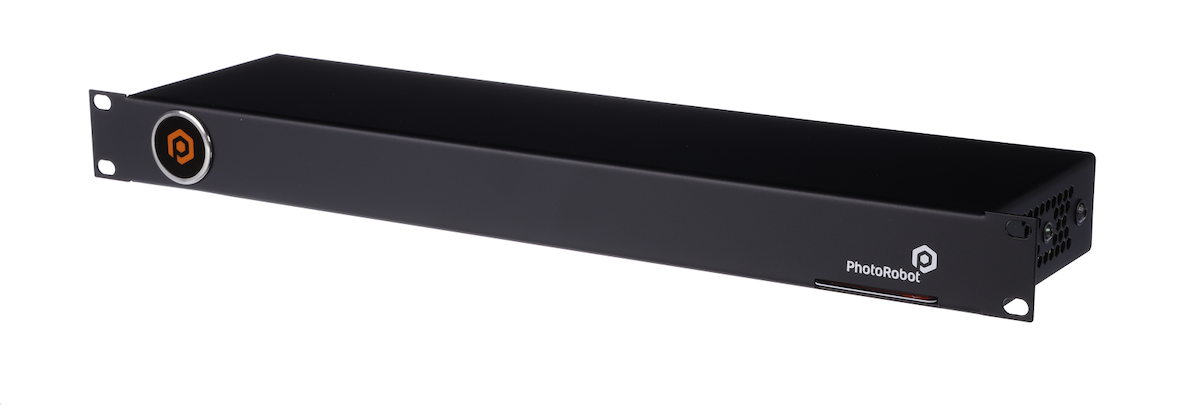

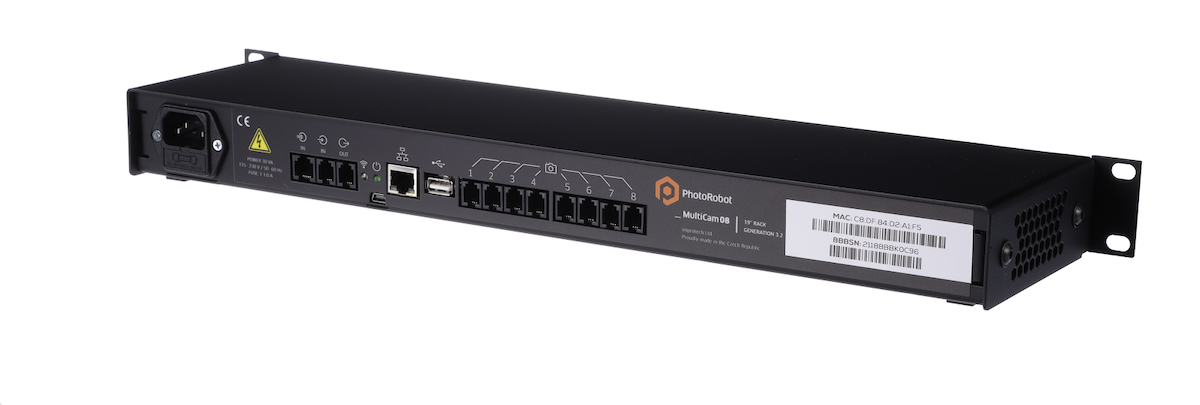

Theo thiết kế, SynchroBox là một thiết bị gắn trên giá đỡ được thiết kế để đồng bộ hóa màn trập máy ảnh của hai hoặc nhiều camera. Nó là cần thiết khi vận hành bất kỳ hệ thống PhotoRobot nào sử dụng nhiều camera cùng một lúc. One SynchroBox hỗ trợ tối đa 8 camera, cung cấp giải pháp để giải quyết các độ trễ màn trập khác nhau của camera đang sử dụng.

‍

‍

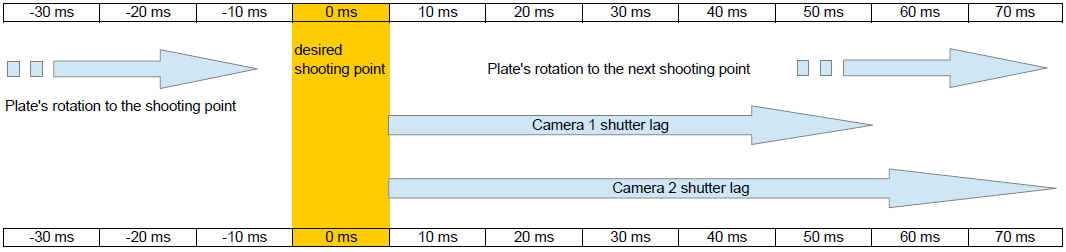

Lấy ví dụ một kịch bản sử dụng hai máy ảnh và một SynchroBox chỉ làm bộ chia cho cả hai máy ảnh, không áp dụng thiết lập bổ sung. Đồng thời, giá trị "Kích hoạt trước" của Thiết bị điều khiển G6 bằng không. Sau đó, màn trập được nháy khi tấm đạt đến góc mong muốn.

Trong trường hợp này, các bước của trình tự là:

a) Tấm đạt đến góc mong muốn.

b) Bộ điều khiển kích hoạt màn trập máy ảnh qua cáp màn trập.

c) Độ trễ màn trập của cả hai máy ảnh đếm ngược trong khi tấm chuyển động liên tục.

d) Máy ảnh đầu tiên chụp ảnh 50 ms sau điểm chụp mong muốn bằng cách sử dụng độ "góc mong muốn + X".

e) Máy ảnh thứ hai chụp ảnh 70 ms sau điểm chụp mong muốn bằng cách sử dụng độ "góc mong muốn + Y".

f) Độ giá trị "Y" lớn hơn độ giá trị "X".

‍

‍

Kết quả là, không có hình ảnh nào được chụp ở góc mong muốn. Do đó, cần điều chỉnh để cả hai máy ảnh chụp được điểm chụp mong muốn vào đúng thời điểm.

‍

‍

Đối với điều này, SynchroBox nhận xung "màn trập" từ Thiết bị điều khiển G6 và tự động xác định độ dài của xung.

Ngoài ra, SynchroBox có giá trị độ trễ màn trập cho mỗi máy ảnh được kết nối, được nhập thủ công khi thiết lập.

Sử dụng hai thông số này, SynchroBox đếm và kích hoạt màn trập của mỗi máy ảnh với mức độ tiến thích hợp.

‍

‍

3. Cách đo độ trễ màn trập máy ảnh

Để đo độ trễ màn trập của máy ảnh, cần phải có PhotoRobot với bất kỳ tấm xoay nào, Bộ điều khiển G6 + và máy ảnh được kết nối qua cáp màn trập với Thiết bị điều khiển.

Tiếp theo, máy tính cục bộ có Phần mềm ứng dụng điều khiển PhotoRobot phải được kết nối với máy ảnh qua cáp USB.

Cuối cùng, thước đo góc 360 độ (có thể tải xuống trực tuyến) là cần thiết để hoàn thành các bước sau.

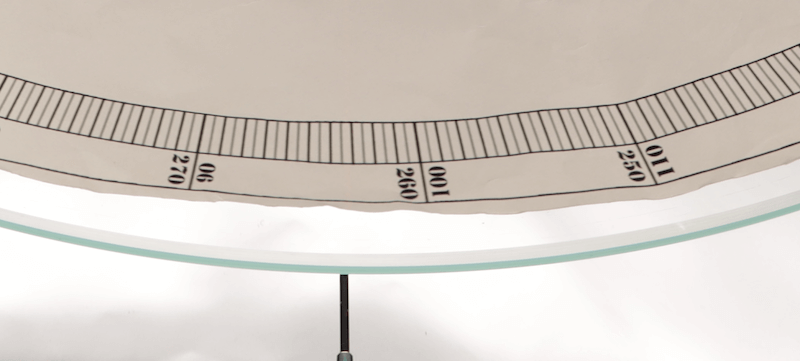

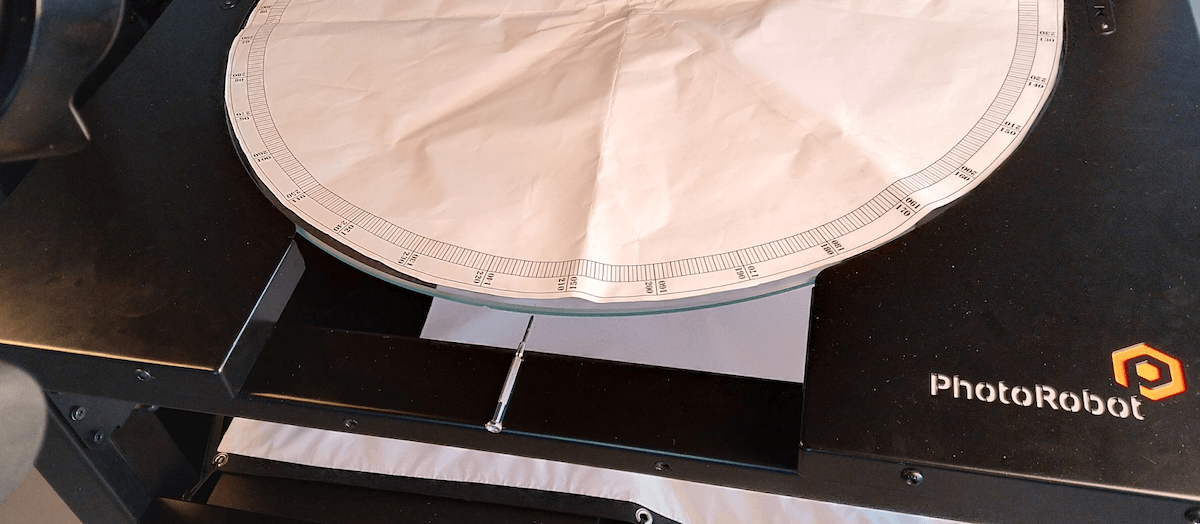

a) Đặt thước đo góc lên tấm thiết bị PhotoRobot, sử dụng bất kỳ con trỏ nào được đặt bên ngoài tấm và hướng vào cạnh.

‍

‍

b) Xoay tấm cho đến khi con trỏ về không. Lưu ý: Bước này có thể thực hiện được bằng tay ngay cả khi động cơ điện đã tắt nguồn.

c) Khởi động phần mềm Ứng dụng điều khiển PhotoRobot, đăng nhập vào tài khoản của bạn và tạo một mục bằng cách sử dụng không gian làm việc, lưu ý đến cấu hình nhất định. Sau đó, mở chế độ Chụp và mở thư mục "Khác".

d) Tiếp theo, trong một tab mới trên trình duyệt của bạn, hãy mở GUI dịch vụ của Thiết bị điều khiển (G6), cung cấp khả năng kiểm soát tấm bằng địa chỉ IP của nó.

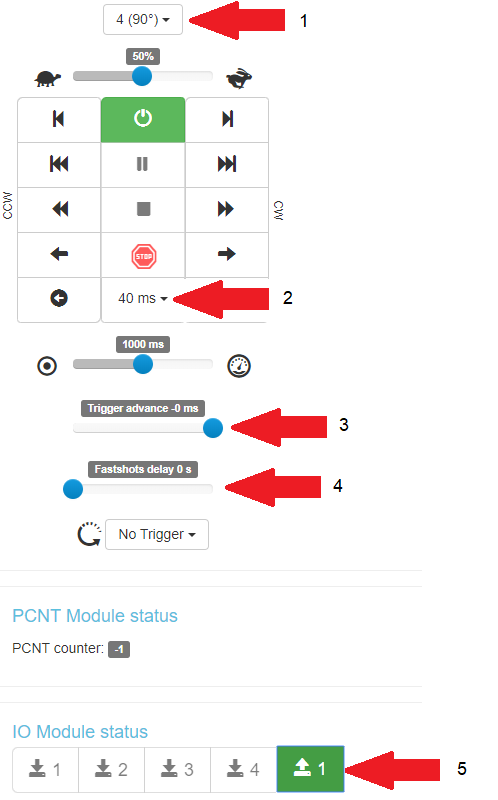

e) Trong GUI dịch vụ, thiết lập rô bốt với các thông số sau:

‍

• 1 = 4 hình ảnh 90 độ;
• 2 = độ dài xung 40 ms để kích hoạt màn trập;
• 3 = kích hoạt tiến 0 ms (không nâng cao);
• 4 = không có độ trễ fastshots
• 5 = nhấn một nửa màn trập được kích hoạt

‍

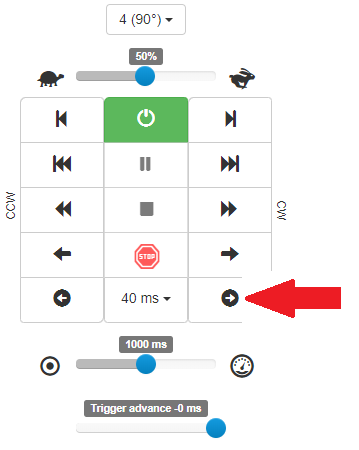

f) Bắt đầu trình tự bằng cách nhấp vào mũi tên phải ở góc dưới cùng bên phải của bảng điều khiển:

‍

‍‍

Ghi: Trình tự bắt đầu ở 90 độ và kết thúc ở 0 độ. Đồng thời, tất cả ảnh được chụp vào thư mục "Khác" trong Ứng dụng Điều khiển, như đã định cấu hình trước đó.

Ví dụ: tham khảo đầu ra mẫu sau (với hướng quay sang trái):

‍

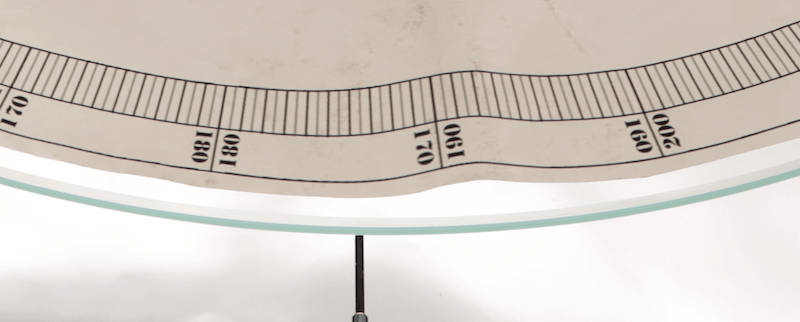

• Ghi: Trong những ví dụ này, chụp ảnh khoảng 6 độ sau khi kích hoạt.

‍

g) Tiếp theo, để chuyển đổi 6 độ thành số mili giây (ms) trong trường hợp này, hãy bắt đầu quay liên tục tấm của PhotoRobot bằng cách sử dụng cùng tốc độ từ bước trước đó trong GUI dịch vụ.

• Khởi động đồng hồ bấm giờ và ghi lại thời gian trong 10 vòng.
• Trong trường hợp thử nghiệm này, giá trị kết quả là 61 giây (61.000 ms).
• Điều đó có nghĩa là 10 viên đạn bằng 10 * 360 độ (3.600 độ).
• Có chuyển động thời gian 1 độ kéo dài 61.000 ms / 3.600 độ, bằng 16,94 ms.
• Có chuyển động thời gian 6 độ kéo dài 16,94 ms * 6, tương đương với 101,64 ms.
• Do đó, độ trễ màn trập gần đúng là khoảng 102 ms.

‍

h) Cuối cùng, cần lặp lại tất cả các bước trước đó để xác định độ trễ màn trập cho từng máy ảnh khác nhau đang sử dụng.

‍

‍

4. Thiết lập SynchroBox

Để thiết lập SynchroBox, điều kiện tiên quyết là phải có Thiết bị điều khiển (G6) được cài đặt và hoạt động đầy đủ. Hơn nữa, lý tưởng nhất là sẽ có 2 hoặc nhiều máy ảnh từ cùng một nhà sản xuất và cùng một kiểu máy, mỗi máy có độ trễ màn trập đã biết.

Trong trường hợp này, hãy sử dụng các bước sau để thiết lập SynchroBox.

4.1. Kết nối SynchroBox với Thiết bị điều khiển G6 qua cáp màn trập. Lưu ý: Cáp màn trập này được PhotoRobot cung cấp như một phần của quá trình phân phối SynchroBox hoặc dưới số bộ phận KHCAR1R05. Cáp màn trập kết nối cổng "OUT" của Thiết bị điều khiển G6 với cổng SynchroBox "->IN" (cổng nhỏ hơn, không phải cổng còn lại "=>IN").

4.2. Kết nối SynchroBox với mạng qua cáp ethernet tiêu chuẩn, sử dụng cùng một mạng con kết nối với Thiết bị điều khiển.

4.3. Kết nối tất cả các máy ảnh sẽ hoạt động với SynchroBox bằng cáp màn trập.

‍

‍

Ghi: Cáp màn trập cho SynchroBox đến máy ảnh được cung cấp bởi PhotoRobot dưới số bộ phận KHCARCJ (Đầu nối Giắc cắm Canon 2.5 mm) hoặc KHCARN3 (đầu nối Canon N3) cộng với KHCAR1R05 mở rộng, hoặc dưới dạng bộ cáp màn trập.

‍

‍

4.4. Lưu ý rằng Camera 1 (cổng 1 của SynchroBox) giữ và vận hành thiết bị kích hoạt đèn flash. Máy ảnh này phải có độ trễ màn trập lớn nhất.

4.5. Thiết lập giá trị "Kích hoạt trước" của Thiết bị điều khiển (G6) theo độ trễ màn trập của máy ảnh chậm nhất (đã mô tả trước đó trong phần 1 của tài liệu này). Lưu ý: Khi sử dụng Ứng dụng điều khiển PhotoRobot, hãy lưu ý rằng giá trị này được điều chỉnh / thay thế bằng giá trị được đặt cho chế độ Chụp - Quay nhanh:

‍

‍

4.6. Tiếp theo, truy cập GUI dịch vụ của SynchroBox bằng cách nhập địa chỉ IP của nó ở URL định dạng vào web trình duyệt.

4.7. Thiết lập thanh trượt đầu tiên "CU advance" thành cùng giá trị như trong Thiết bị điều khiển hoặc giá trị tương ứng trong Điều khiển PhotoRobot. Lưu ý: Lưu ý rằng nếu hai giá trị này khác nhau, giá trị trong Điều khiển PhotoRobot sẽ được ưu tiên. Sau đó, có 8 thanh trượt tương ứng với 8 cổng trên SynchroBox. Mỗi thanh trượt có hai giá trị: tiến (nút trái) và độ dài của xung (nút phải). Giá trị nâng cao bằng độ trễ màn trập của máy ảnh được điều khiển (với giá trị thực nhỏ nhất khoảng -50 ms). Độ dài của xung sau đó liên quan đến khung thời gian mà cáp màn trập của máy ảnh duy trì tiếp xúc. Giá trị này được cung cấp bởi nhà sản xuất máy ảnh, hoặc, nếu không rõ, có thể được đặt thành 40 - 60 ms.

‍

‍

4.8. Thiết lập kênh đầu vào trong GUI dịch vụ SynchroBox. Lưu ý: Khi sử dụng cáp màn trập của PhotoRobot, thiết lập sẽ luôn như sau.

• Cổng IN: A = tiêu điểm, B = kích hoạt
• Cổng 1 - 8: A = kích hoạt, B = lấy nét

• Lưu ý rằng chỉ có camera 1, 2 và 3 được thiết lập trong ví dụ trênample.
• Vì PhotoRobot được thiết kế để sử dụng đèn flash, hãy thiết lập tốc độ màn trập của máy ảnh 1 thành 1/100 hoặc 1/125.

‍

4.9. Cuối cùng, định cấu hình thiết lập ban đầu của tất cả các máy ảnh khác thành tốc độ màn trập dài hơn nhiều, ví dụ: 1/30 - 1/60. Điều này sẽ giúp giải thích sự khác biệt có thể xảy ra về độ trễ màn trập giữa các máy ảnh đang sử dụng. Khung thời gian dài hơn cũng sẽ đảm bảo rằng tất cả các máy ảnh bắt kịp đỉnh của đèn flash từ tất cả các đèn nhấp nháy. Khi hoạt động chính xác, có thể thử nghiệm bằng cách giảm tốc độ màn trập của các máy ảnh khác nếu cần.

‍

‍

5. Thiết lập nhiều SynchroBox

SynchroBox hỗ trợ tối đa 8 camera. Nếu cần nhiều hơn 8 camera, thì có thể nhân số lượng SynchroBox đang sử dụng.

‍

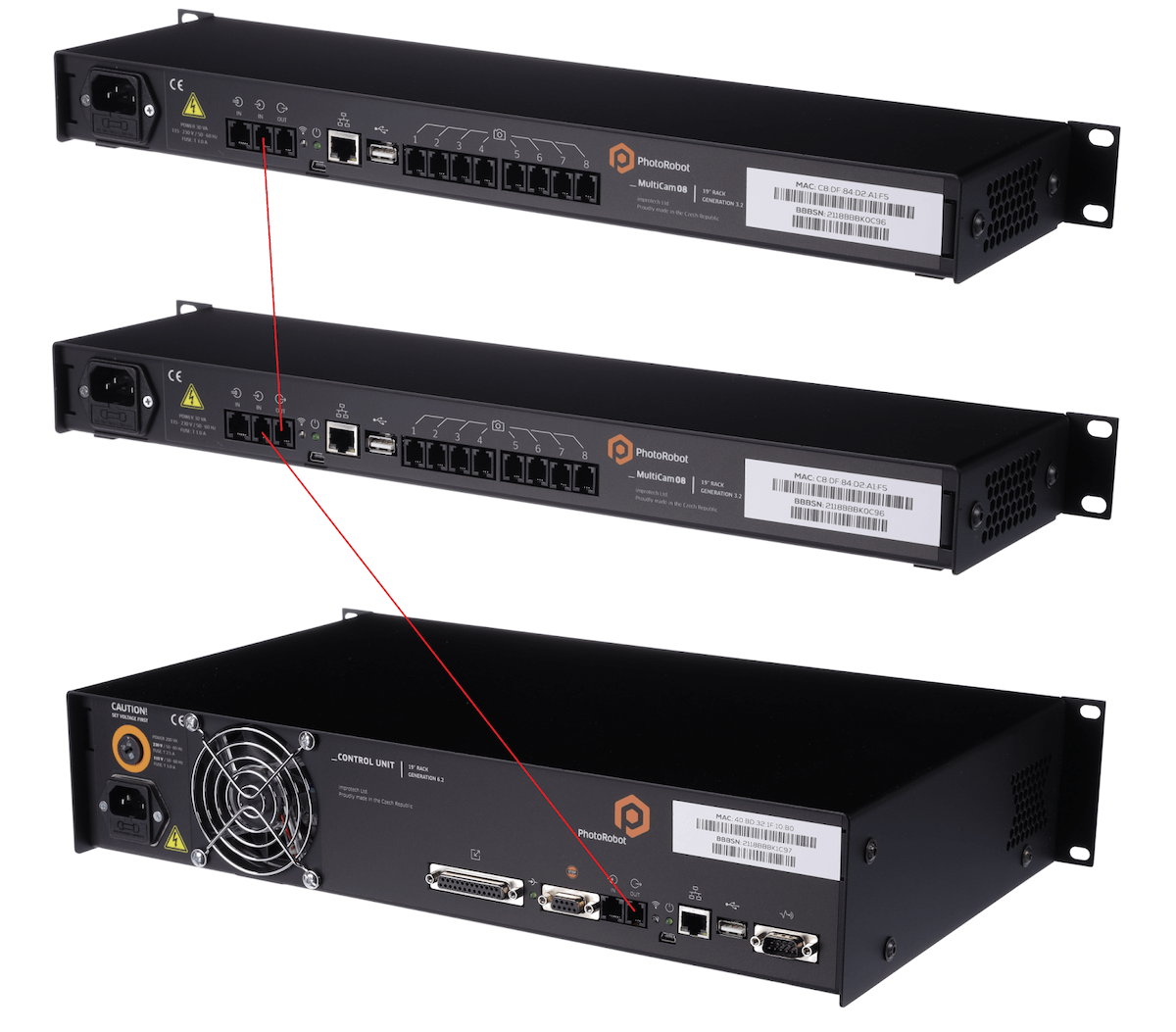

• Kết nối cổng OUT của SynchroBox đầu tiên với cổng IN của SynchroBox tiếp theo, sử dụng cùng một cáp màn trập kết nối Thiết bị điều khiển với SynchroBox. Cáp màn trập này được PhotoRobot cung cấp như một phần của giao hàng SynchroBox hoặc theo số bộ phận KHCAR1R05.
