FOMEI LED ROLL - Hướng dẫn sử dụng và điều khiển PhotoRobot

Sách hướng dẫn sử dụng sau đây cung cấp tổng quan và hướng dẫn vận hành đèn LED FOMEI ROLL với các hệ thống PhotoRobot. Thông tin này nhằm hỗ trợ khách hàng PhotoRobot trong việc hiểu ban đầu và sử dụng lần đầu các sản phẩm FOMEI LED ROLL. Tìm tài liệu về LED ROLL 62 DMX, LED ROLL 100 DMX,  LED ROLL 250 DMX, và LED ROLL RGB 100 DMX.

‍

‍

Lưu ý: Sách hướng dẫn sử dụng này là bản sao tài liệu chính thức của nhà sản xuất cho các sản phẩm FOMEI. Tham khảo trang web của nhà sản xuất fomei.com để biết tài liệu chính thức về thiết bị cụ thể của bạn. Ngoài ra, hãy đảm bảo đọc bất kỳ sách hướng dẫn nào được cung cấp riêng với thiết bị của bạn trước khi sử dụng lần đầu.

Quan trọng: Đảm bảo sản phẩm còn nguyên vẹn và không thiếu bộ phận nào trước khi sử dụng. Không tự ý mở hoặc sửa chữa thiết bị. Nếu có bất kỳ lỗi nào, vui lòng liên hệ trực tiếp với FOMEI. Để biết thông tin bảo hành và bảo trì sản phẩm FOMEI, hãy tham khảo tài liệu được cung cấp riêng cho thiết bị của bạn.

‍

‍

Trước khi sử dụng lần đầu - Cảnh báo & Thông tin an toàn

Trước khi sử dụng lần đầu, hãy lưu ý các cảnh báo chung sau từ nhà sản xuất:

1. Đảm bảo rằng sản phẩm còn nguyên vẹn và không thiếu bộ phận nào.
2. Trong trường hợp hư hỏng, hãy liên hệ với đại diện dịch vụ chuyên nghiệp của FOMEI.
3. Khi sử dụng sản phẩm, đảm bảo môi trường khô ráo và thông thoáng.
4. Để có hiệu suất tối ưu, hãy thường xuyên vệ sinh sản phẩm bằng vải sạch.
5. Không làm trầy xước hoặc tác dụng áp lực lên sản phẩm.

Ngoài ra, hãy đảm bảo tuân thủ các cảnh báo an toàn của nhà sản xuất:

1. Không sử dụng thiết bị LED của bạn trong môi trường có khả năng tiếp xúc với độ ẩm.
2. Không tháo rời sản phẩm. Trong trường hợp hư hỏng, hãy liên hệ với đại diện dịch vụ của FOMEI hoặc dịch vụ theo hợp đồng của các chuyên gia được đào tạo.
3. Nếu sản phẩm bị tháo rời, sản phẩm sẽ không được bảo hành.
4. Không sử dụng sản phẩm ở nhiệt độ khắc nghiệt (+50° C)
5. Sản phẩm không phù hợp cho trẻ em.
6. Không cắm / rút thiết bị khi nguồn điện vẫn còn kết nối.
7. Không làm quá tải đèn hơn mức cần thiết.
8. Không hạn chế lỗ thông hơi khi đang sử dụng.
9. Lưu ý rằng có nguy cơ cháy nếu vật liệu dễ cháy được đặt gần khi thiết bị đang được sử dụng.
10. Tránh đặt cáp ở những nơi có thể gây nguy hiểm.
11. Để xa tầm tay trẻ em.

Về nhãn tái chế và thông tin, xin lưu ý sản phẩm này chứa các bộ phận điện tử và nhãn để tái chế đúng cách. Không vứt bỏ sản phẩm cùng với rác thải thông thường, thay vào đó hãy mang đến cơ sở tái chế điện tử. Xin hãy bảo vệ hành tinh của chúng ta.

Nhãn thông tin có thùng rác bị gạch chéo có nghĩa là trong Liên minh Châu Âu, sản phẩm:

• Phải được thu gom riêng theo quy định về chất thải điện tử hiện hành khi hết vòng đời sử dụng.
• Điều này áp dụng cho thiết bị và tất cả các phụ kiện được đánh dấu bằng biểu tượng này.
• Không vứt bỏ những sản phẩm này như rác thải đô thị chưa phân loại.

‍

‍

‍

PhotoRobot - Hướng dẫn sử dụng FOMEI LED ROLL

Nội dung của hướng dẫn sử dụng này về việc sử dụng PhotoRobot với các sản phẩm FOMEI LED ROLL bao gồm các sản phẩm sau của FOMEI.

• LED ROLL 62 DMX (FY3606)
• LED ROLL 100 DMX (FY3607)
• LED ROLL 250 DMX (FY3608)
• LED ROLL RGB 100 DMX (FY3609)

‍

‍

1. Giới thiệu về Sản phẩm FOMEI LED ROLL

Các sản phẩm FOMEI LED ROLL là đèn liên tục linh hoạt, hoạt động như một giải pháp thay thế tuyệt vời cho đèn bảng cổ điển nhờ tính linh hoạt của chúng. Bảng điều khiển có thể uốn cong và thích ứng với cảnh, hoặc hoạt động như một đèn bảng cổ điển trên giá đỡ với khung chữ X.

Đồng thời, Velcro ở mặt sau của bảng điều khiển và các dải Velcro bổ sung có thể được sử dụng để định vị, nối nhiều bảng điều khiển lại với nhau hoặc gắn vào các bề mặt khác nhau.

Có thể cấp nguồn cho đèn từ nguồn điện AC hoặc pin. Trong khi đó, bộ điều khiển nhẹ và riêng biệt cho phép dễ dàng sử dụng ngoài trời, gắn trên các chân đèn cao hoặc ở những không gian khó tiếp cận hơn nói chung.

Cuối cùng, LED ROLL quấn quanh một ống bìa cứng chắc chắn. Chúng tôi khuyên bạn nên sử dụng ống này để lưu trữ và vận chuyển nhằm duy trì độ bền và bảo vệ bảng điều khiển.

‍

‍

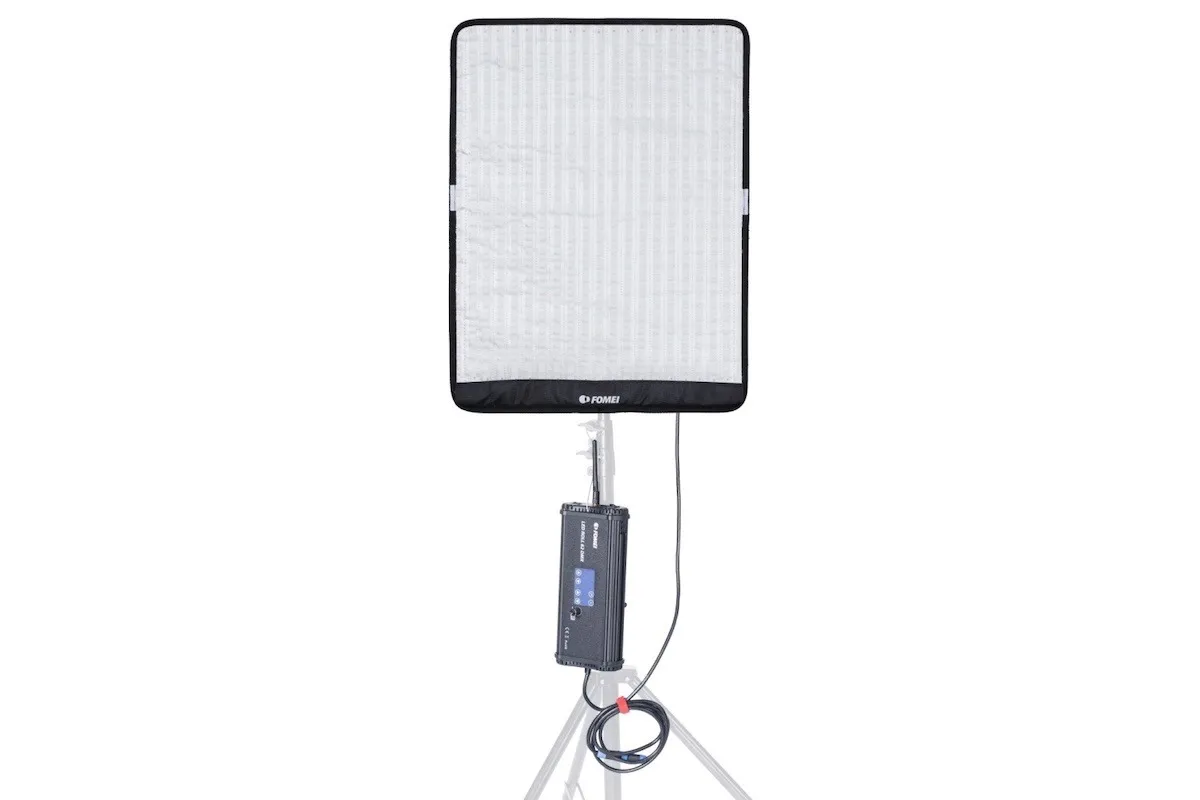

2. Cách sử dụng trên chân đế

Để sử dụng trên giá đỡ, FOMEI LED ROLL có các lỗ ở mỗi góc phía sau thiết bị để lắp X-frame. X-frame phải được kéo căng chéo, với mỗi đầu lắp vào các góc ở phía sau của bảng điều khiển LED ROLL.

Trong gói sản phẩm, còn có một khớp định vị, gắn vào giá đỡ chéo (vào tâm của nó). Sau đó, có thể gắn đầu còn lại vào chốt (phần giảm ở phía trên của chân đèn studio) của một chân đèn studio thông thường. Điều này cho phép mở cuộn đèn thành một tấm LED hình phẳng để định vị khi cần thiết.

‍

‍

3. Cách sử dụng không có chân đế

Để sử dụng ROMEI LED ROLL mà không cần chân đế, các tấm linh hoạt bên ngoài chân đế đều linh hoạt và nhẹ. Điều này cho phép định vị tấm trên sân khấu và tạo ra nhiều hình dạng khác nhau. Một trợ lý có thể giữ LED ROLL, hoặc cố định nó bằng Velcro dọc theo toàn bộ cạnh mặt sau của tấm. Bằng cách này, có thể gắn nhiều tấm vào nhau để tăng diện tích nguồn sáng.

‍

‍

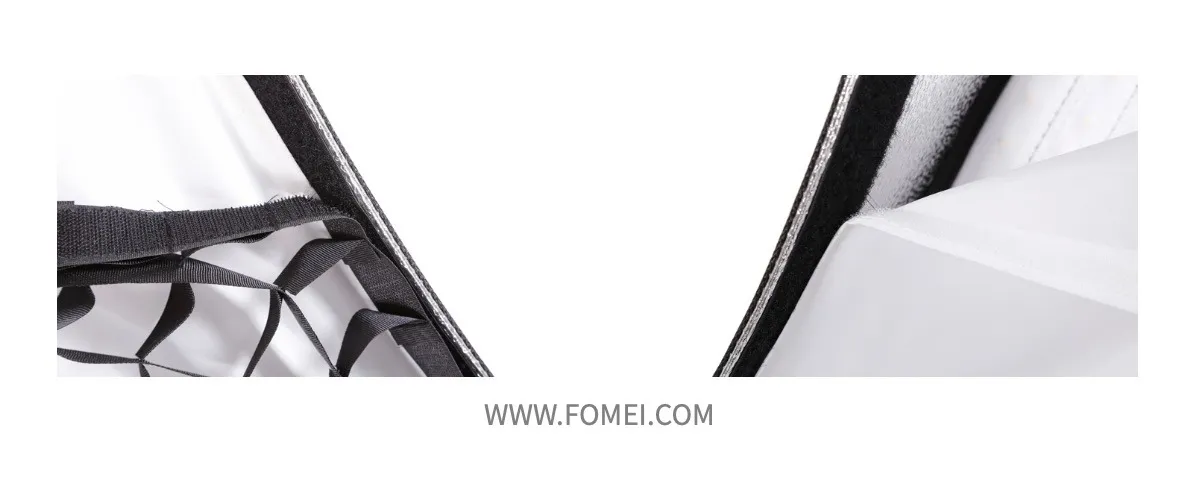

4. Cách sử dụng Softbox

Softbox cho FOMEI LED ROLL bao gồm một khung gấp, một bộ khuếch tán và một bộ lọc tổ ong. Sử dụng các dải Velcro, có thể mở khung và gắn cạnh ngoài của nó vào mặt trước của đèn LED. Velcro xung quanh các cạnh ngoài phải gập qua mặt sau của đèn và gắn vào cạnh. Ngoài ra, khung kéo căng để kéo vải khuếch tán vào, sau đó gắn vào các cạnh bên trong bằng Velcro. Điều này cho phép softbox tạo ra sự phân tán ánh sáng đồng nhất hơn. Sau đó, việc siết chặt bộ lọc tổ ong cũng giúp định hướng ánh sáng và giới hạn luồng ánh sáng khi cần thiết.

‍

‍

‍

5. Bộ điều khiển FOMEI LED ROLL

Bộ điều khiển LED ROLL 62 DMX / LED ROLL 100 DMX

1. Trưng bày
2. Màn hình điều khiển cảm ứng (Công suất đầu ra, Kênh DMX)
3. Núm xoay để cài đặt công suất đầu ra / Chế độ tiết kiệm điện (Nhấn)
4. Cáp kết nối để cấp nguồn cho bảng điều khiển LED ROLL
5. Đầu nối cấp nguồn cho thiết bị
6. Kết nối pin V-Mount
7. Cáp thép để treo bộ điều khiển
8. Đầu nối DMX RJ45 – Đầu vào / Đầu ra
9. Nhãn với mô tả các chân riêng lẻ trên DMX

‍

Bộ điều khiển LED ROLL 250 DMX

1. Trưng bày
2. Các nút để chọn cài đặt – Nguồn, Kênh (DMX), Chế độ cài đặt sẵn
3. Bộ chọn xoay để thay đổi cài đặt của từng chế độ
4. Cáp để kết nối Bộ điều khiển với Đèn LED ROLL
5. 2 x Tấm gắn V-Mount cho Pin
6. Công tắc BẬT / TẮT
7. Đầu nối nguồn điện
8. DMX RJ45 – Đầu vào / Đầu ra
9. Tay cầm kim loại

‍

Bộ điều khiển LED ROLL 100 RGB DMX

1. Trưng bày
2. Điều khiển (A. Sắc độ; B. Độ bão hòa; C. Cường độ; D. CCT; E. Công suất đầu ra, F. Kênh, G. Cảnh phim)
3. Bộ chọn xoay để cài đặt các chế độ riêng lẻ
4. Cáp kết nối Bộ điều khiển với Đèn LED ROLL
5. Đầu nối nguồn điện
6. Công tắc BẬT / TẮT
7. DMX RJ45 – Đầu vào / Đầu ra
8. Cáp thép để treo Bộ điều khiển
9. Ăng-ten thu tín hiệu từ bộ điều khiển không dây (Tùy chọn)

‍

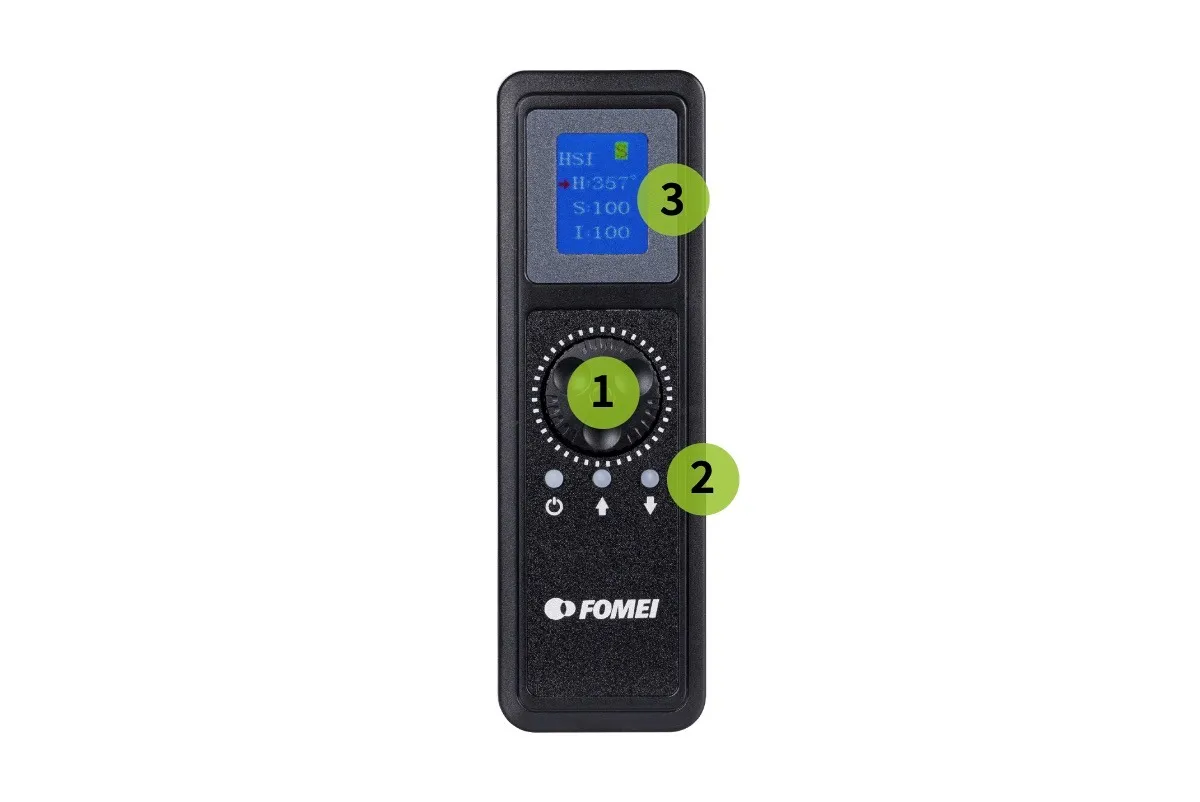

BỘ ĐIỀU KHIỂN RC-1 CHO LED ROLL 100 DMX

1. Bộ chọn xoay để cài đặt các chế độ riêng lẻ
2. Nút chuyển đổi giữa các chế độ và nút BẬT / TẮT
3. Trưng bày

‍

Lắp đặt pin

Để lắp pin, hãy đảm bảo lắp pin hoàn toàn vào ngăn chứa. Pin sẽ kêu tách khi được khóa vào vị trí. Để tháo pin, nhấn khóa pin ở bên cạnh ngăn chứa, sau đó tháo pin ra.

‍

Bật / Tắt đèn

Luôn đảm bảo đèn TẮT trước khi kết nối pin / nguồn điện. Sau khi kết nối pin / bộ chuyển đổi AC, sau đó đặt công tắc sang BẬT. Để tắt đèn một lần nữa, chuyển sang vị trí TẮT.

‍

‍

6. Những gì có trong mỗi gói thiết bị

FY3606 FOMEI LED ROLL 62 DMX

• LED ROLL 62 DMX
• Đơn vị điều khiển
• Dây kết nối / Xử lý Velcro
• Túi đựng
• Nguồn điện AC
• Giá đỡ X-FRAME có thể điều chỉnh với khớp chân máy
• Không bao gồm pin

‍

FY3607 FOMEI LED ROLL 100 DMX

• LED ROLL 100 DMX
• Đơn vị điều khiển
• Dây kết nối / Xử lý Velcro
• Túi đựng
• Nguồn điện AC
• Giá đỡ X-FRAME có thể điều chỉnh với khớp chân máy
• Không bao gồm pin

‍

FY3608 FOMEI LED ROLL 250 DMX

• LED ROLL 250 DMX
• Đơn vị điều khiển
• Dây kết nối / Xử lý Velcro
• Túi vận chuyển Shell
• Nguồn điện AC
• Giá đỡ X-FRAME có thể điều chỉnh với khớp chân máy
• Không bao gồm pin

‍

FY3609 FOMEI LED ROLL 100 RGB DMX

• LED ROLL 100 RGB DMX
• Đơn vị điều khiển
• Dây kết nối / Xử lý Velcro
• Hộp đựng bằng nhựa cứng
• Nguồn điện AC
• Giá đỡ X-FRAME có thể điều chỉnh với khớp chân máy
• Không bao gồm pin

‍

‍

7. Thông tin kỹ thuật

Thông số kỹ thuật LED ROLL 62 DMX

‍

Thông số kỹ thuật LED ROLL 100 DMX

‍

Thông số kỹ thuật LED ROLL 250 DMX

‍

Thông số kỹ thuật LED ROLL RGB 100 DMX

‍

‍

Thông tin và Liên hệ Công ty FOMEI

Công ty FOMEI s.r.o. được đăng ký tại địa chỉ: Machkova 587, Hradec Kralove 500 11, Cộng hòa Séc.

Gửi email đến sls@fomei.com để hỏi chung, hoặc đến servis@fomei.com để yêu cầu dịch vụ.

Điện thoại: +420 495 056 505

‍

‍

Ghi chú cuối cùng

Đây là bản sao tài liệu chính thức của nhà sản xuất FOMEI LED ROLL, cũng có sẵn dưới dạng phiên bản PDF có thể tải xuống trên fomei.com. Để biết thông tin dịch vụ, hãy tham khảo tài liệu được cung cấp riêng với thiết bị của bạn hoặc liên hệ bộ phận dịch vụ của FOMEI để được hỗ trợ ngay lập tức.

‍
